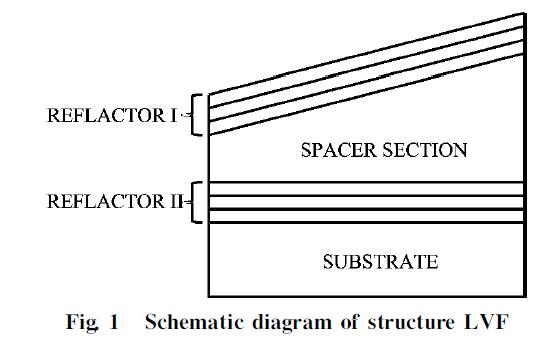

線性漸變濾光片的簡化結構如圖所示，它實際上是 一個微型的Ｆａｂｒｙ－Ｐｅｒｏｔ標準具。利用多層膜的干涉效應可 以得到給定波長為中心的通帶，而兩個反射膜系之間的介質 厚度變化可以實現通帶中心波長的線性調諧，從而達到分光 目的。

什么是線性漸變?yōu)V光片？詳見http://www.ihaihang.com/faq/101.html

線性漸變?yōu)V光片的透過率曲線是多條高斯曲線的集合。 每一條曲線代表濾光片對于波長的光線的透過率在光譜維的 變化規律。一般情況下，隨著波長的增加，透過率曲線的半 寬度增加，且在紅外部分出現多峰的情況，這是由于膜層鍍 制過程中膜厚不均勻?qū)庾V特性造成的影響，在作為光譜成 像儀分光元件使用時需要進行預標定。

　線性漸變?yōu)V光片在光通訊、光譜成像、激光反射鏡設計 等領域有著非常廣泛的應用前景，但關于其光譜分光特性及 檢測方法的論文卻非常少。本工作就線性漸變?yōu)V光片的分光 特性進行了研究，設計將光譜成像儀定標的單色儀法用于線 性漸變?yōu)V光片的特性檢測中，分析了檢測系統的角度敏感 性，給出了檢測系統的誤差容限公式，構建完整的檢測系統 分別對成品濾光片ＬＶＦ４００７００－３Ａ的線性色散系數、透過率 曲線以及線性度進行檢測，得到了精確的結果。該檢測方法 可適用于各種Ｆａｂｒｙ－Ｐｅｒｏｔ型線性漸變?yōu)V光片的特性檢測， 檢測結果可用于濾光片參數校正，并為相關系統的設計和標 定提供準確的數據指導。
